SOB-V600(220~350KW)

Classification:

SOB-V600 Series Vector Inverter

Model:

1048283453650198528

keyword:

Switch, communication and transmission products


Message
  • 产品描述
  • 功能特点
  • 主要技术指标
  • 功率范围

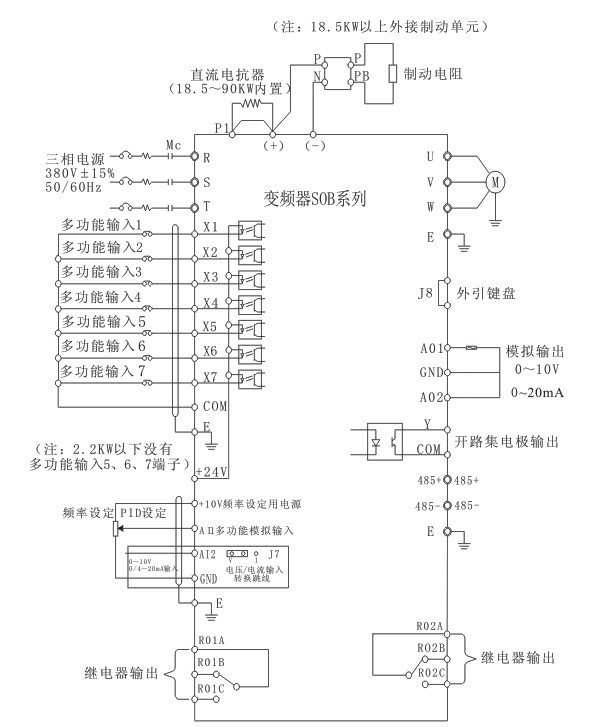

  • 标准接线图
  • 产品用途
  • 资料下载
    • Commodity name: SOB-V600(220~350KW)
    • Commodity ID: 1048283453650198528

    SOB-V600系列变频器采用DSP控制系统,完成无速度传感器矢量控制,与V/F控制相比,矢量控制有更大的优越性,定位于中高端市场及特定要求的风机泵类负载应用,本系列设计灵活,内嵌 SVC、V/F 控制于一身,可广泛应用于对速度控制精度、转矩响应速度、低频输出特性有较高要求的应用场合。

  • ◆SOB系列变频器采用专用的DSP控制系统,响应速度快,控制精度高

    ◆输出频率范围:0.00~600.00Hz

    ◆速度控制方式:无PG矢量控制(SVC)、V/F控制

    ◆指令通道方式:操作面板、端子控制、远程通讯控制

    ◆频率给定方式:数字键盘给定、模拟量给定(电流、电压信号)、远程通讯给定、多段速给定、PID闭环给定等

    ◆起动转矩大:0.5Hz/150%(SVC)

    ◆载波频率范围:1.0K~15.0KHz

    ◆速度控制精度:±0.5%最高速度(SVC)

    ◆自动电压调整(AVR):当电网电压变化时,能自动保持输出电压恒定

    ◆自动限流:能限制电机电流的最大值,从而可靠地保护变频器和电机

    ◆摆频控制:多种三角波频率曲线,满足纺织行业的个性化需求

    ◆所有的输入、输出端子皆为可编程的,方便用户的使用

    ◆内置RS485通讯接口,采用国际标准MODBUS总线控制协议,方便实现与PLC等工业设备间的联机组态控制

    ◆独立风道设计,散热效果显著

    ◆超强的保护功能,为用户提供多达20多种的故障保护功能,可实现从变频器到电机、到外围设备的全方位保护

    ◆宽电压设计,变频器可安全运行

  • 1、输入输出特性

    输入电压范围:380/220V±15%

    输入频率范围:47~63Hz

    输出电压范围:0~额定输入电压

    输出频率范围:0~600Hz

    2、外围接口特性

    可编程模拟量输入: AI1:0~10V输入,AI2:0~10V 或0~20mA 输入

    可编程开路集电极输出 :整机标配 1 路输出

    继电器输出:2 路输出

    可编程数字输入:7路输入

    模拟量输出:2 路输出,0~10V或0~20mA

    3、技术性能特性

    三种控制方式:无PG 矢量控制、有PG 矢量控制、V/F 控制

    过载能力:150%额定电流60s;180%额定电流10s

    起动转矩:无PG 矢量控制:0.5Hz/150% (SVC)、有PG 矢量控制:0Hz/180% (VC)

    调速比 :无PG 矢量控制:1:100,有PG 矢量控制:1:1000

    速度控制精度:无PG 矢量控制:±0.5%最高速度;有PG 矢量控制:±0.1%最高速度

    载波频率:1.0K~15.0KHz,可根据负载和温度特性自动调整

  • 变频器型号

    输入电压

    额定输出功率(KW)

    额定输入电流(A)

    额定输出电流(A)

    适配电机

    SOB-V600-G4A-220K

    三相380V

    -15%~+15%

    220

    410

    415

    220

    SOB-V600-G4A-280K

    280

    500

    520

    280

    SOB-V600-G4A-315K

    315

    580

    600

    315

    SOB-V600-G4A-350K

    350

    620

    640

    350

    安装尺寸(宽×高mm)

    外形尺寸(长×宽×高mm)

    安装孔径(mm)

    490

    1308

    1655

    400

    660

    12.5



  • 广泛应用于塑料、纺织、印染、化纤、造纸、拉丝、水泥制造、矿山、石油化工、建筑、制药、铜材、印刷、机床等机械设备。

Detail

SOB-V600系列变频器采用DSP控制系统,完成无速度传感器矢量控制,与V/F控制相比,矢量控制有更大的优越性,定位于中高端市场及特定要求的风机泵类负载应用,本系列设计灵活,内嵌 SVC、V/F 控制于一身,可广泛应用于对速度控制精度、转矩响应速度、低频输出特性有较高要求的应用场合。
