SOC-DV系列

Classification:

Video Optical Transceiver Series Products

Model:

1048284720011239424

keyword:

Switch, communication and transmission products


Message
  • 产品描述
  • 功能特点
  • 物理属性
  • 系列产品

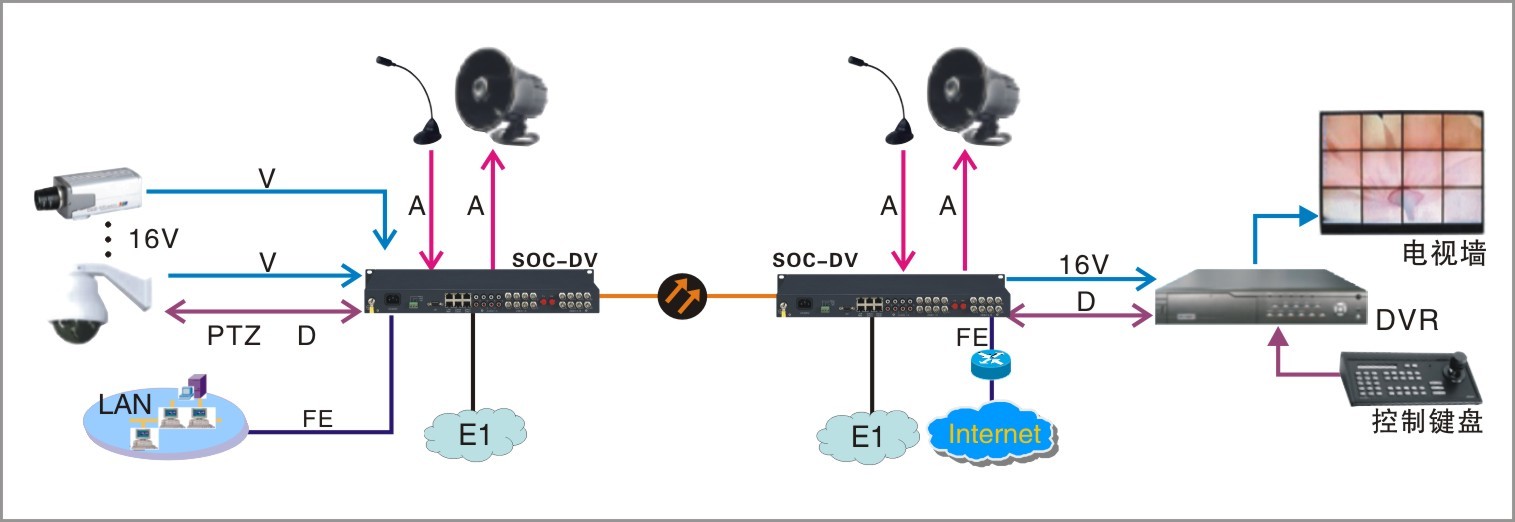

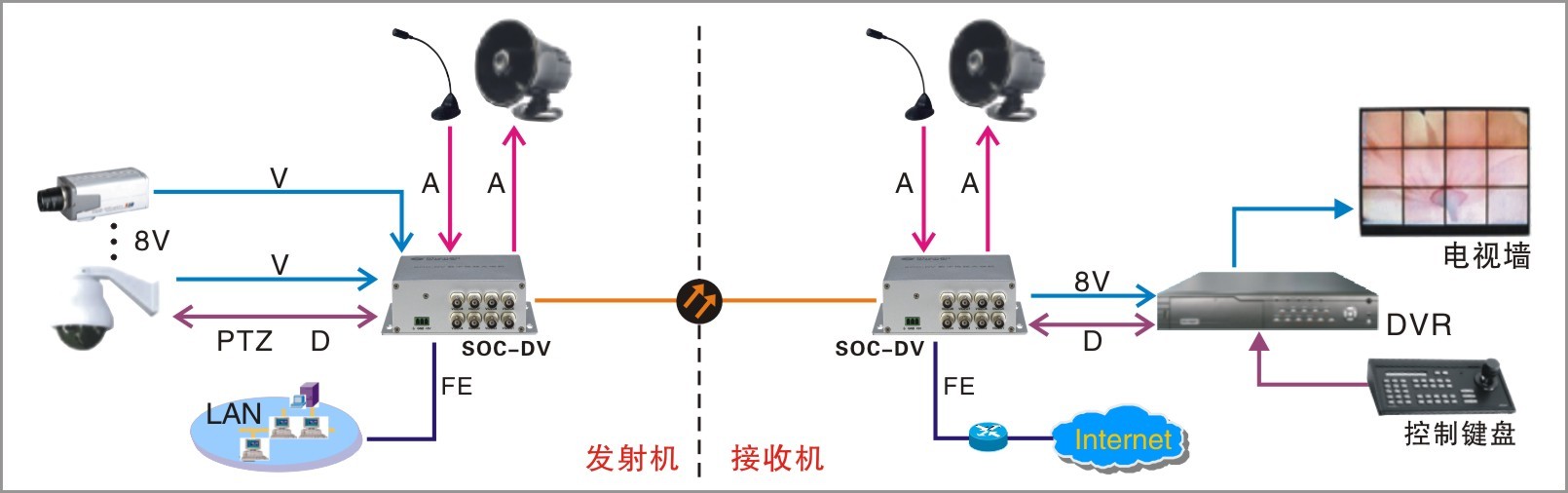

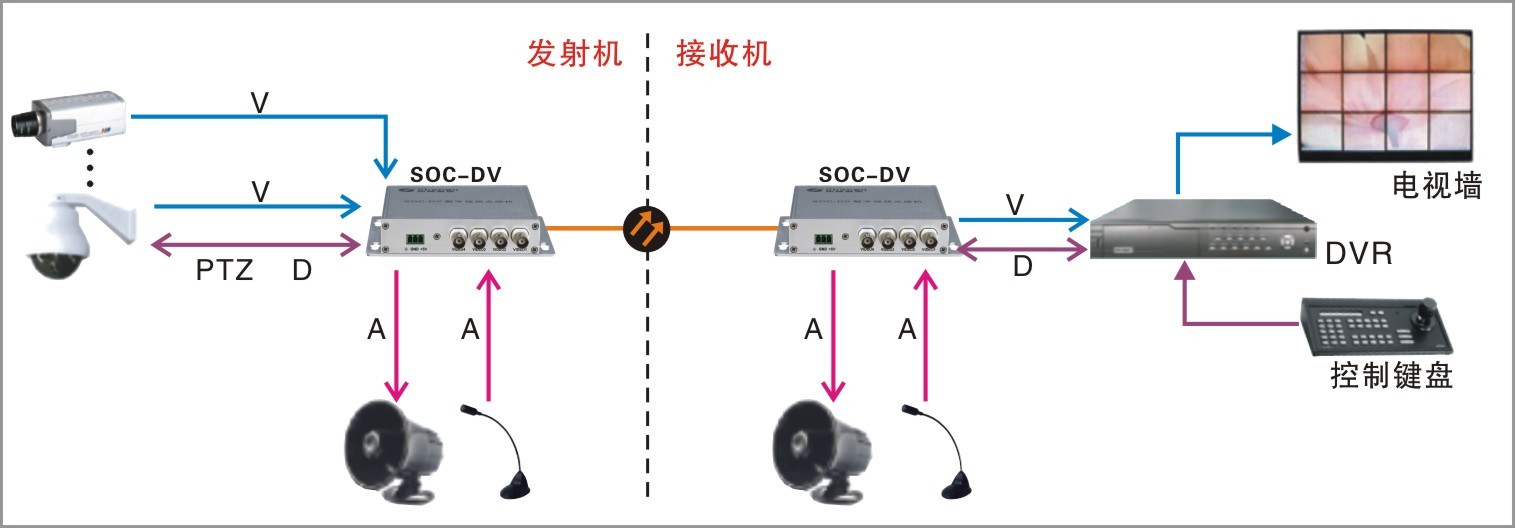

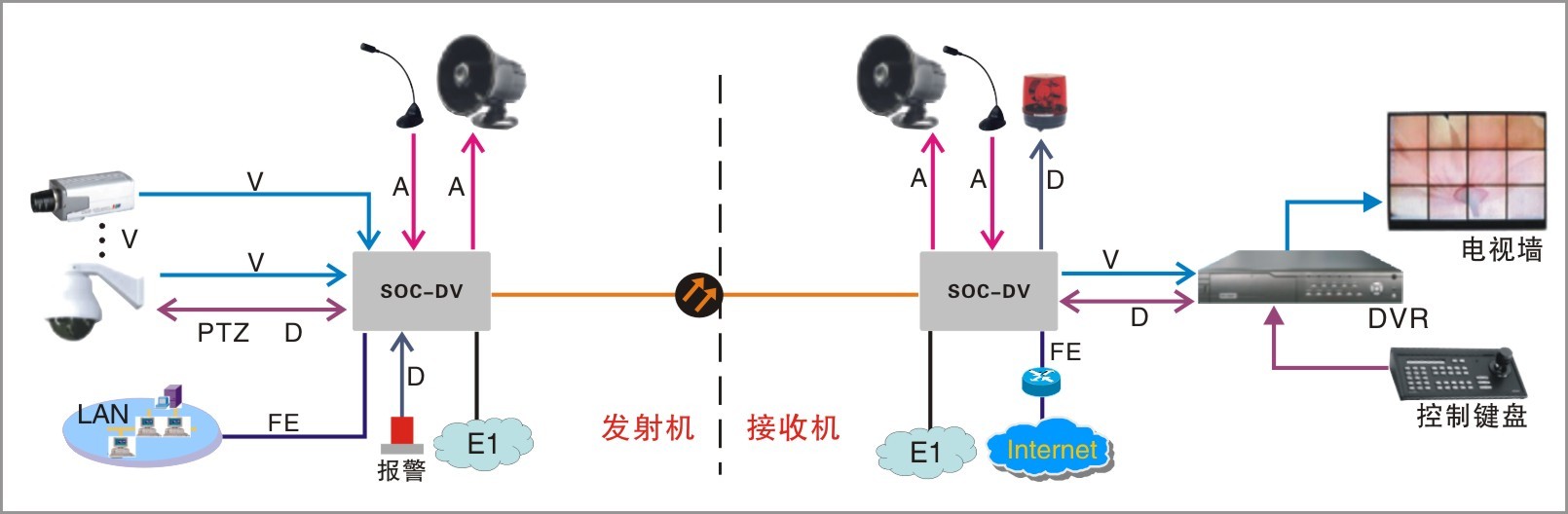

  • 典型应用
  • 资料下载
    • Commodity name: SOC-DV系列
    • Commodity ID: 1048284720011239424

    SOC-DV系列视频光端机采用先进的数字视频及光纤传输技术,将视频信号在单芯光纤上实时同步、无失真、高质量地传输。此系列产品可根据用户要求配置成多路双向视频、音频、异步数据等业务。SOC-DV视频光端机采用全数字视频无压缩传输技术,高质量的视频效果可满足用户的需求, 安装简便易行, 无需进行现场调节, 稳定性高 。该光端机采用结构模块化设计,用户可根据现场具体情况灵活选择或定制配置,SOC-DV04/08系列视频光端机板卡也可插入SOC-30JX19机箱中,19"集中式机箱直接上架,作为集中式视频光端机业务板卡使用。

  • 支持视频、音频、数据、以太网、电话、对讲、E1等综合业务并行传输

    支持点对点和集中式星形连接方式

    工业级设计,可靠性高,全表面贴装技术

    超过RS250C对SNR、DG、和DP的规定

    8MHz视频带宽@-3dB、SNR≥70dB

    24位数字音频,82dB SNR

    在光频率允许范围内视频质量与传输距离无关

    自动兼容PAL、NTSC、SECAM视频制式

    全数字无压缩、无损伤广播级传输

    光纤接口单纤/双纤可选,最远100km传输距离

    光纤WDM/CWDM/DWDM 技术

    支持任何高分辨率视频信号

    支持视频无损再生中继

    无模拟调频、调相、调幅光端机的交调干扰

    先进自适应技术,使用时无需调节

    台式、壁挂式、19英寸机架式或集中插卡式结构

    支持用户定制及OEM方式

    统一纳入SOC-NM2005网管平台,提供完善的网管功能,为系统的运行和管理提供可靠的保障

  • 型号

    SOC-DV04系列

    SOC-DV08系列

    SOC-DV16系列

    SOC-DV32系列

    类型

    桌面式

    桌面式

    机架式

    机架式

    物理尺寸(mm)

    137(宽)x113(深)x27(高)

    137(宽)x113(深)x48(高)

    488(宽)x185(深)x44(高)

    488(宽)x185(深)x88(高)

    供电方式

    AC220V

    AC220V

    AC220V/DC-48V

    AC220V/DC-48V

    整机功耗

    <5W

    <5W

    <10W

    <20W

    工作温度

    0℃~70℃;工作相对湿度:5%~95%无凝结(室温)

    储存环境

    储存温度:-40℃~105℃;储存相对湿度:5%~95%无凝结(室温)



  • 参数

    SOC-DV04系列

    SOC-DV08系列

    SOC-DV16系列

    SOC-DV32系列

    线路侧

    光口

    接口类型

    单纤FC接口

    传输距离

    20KM(标配),20~100KM可选

    业务侧

    基本业务

    视频接口

    数量

    1-4

    5-8

    16

    32

    接口类型

    BNC

    扩展及选配业务

    音频接口

    数量

    1~2路单/双向可选

    1~2路单/双向可选

    4~8路单/双向可选

    8~16路单/双向可选

    接口类型

    RCA

    数据接口

    数量

    1~2路单/双向可选

    2~4路单/双向可选

    2~4路单/双向可选

    4~8路单/双向可选

    接口类型

    RJ45



    开关量

    数量

    4

    4

    8

    16

    接口类型

    RJ45



    供电方式

    数量

    220V单电源

    220V单电源

    AC/DC双电源

    AC/DC双电源

    接口类型

    外置

    外置

    内置

    内置



  •





Detail

SOC-DV系列视频光端机采用先进的数字视频及光纤传输技术,将视频信号在单芯光纤上实时同步、无失真、高质量地传输。此系列产品可根据用户要求配置成多路双向视频、音频、异步数据等业务。SOC-DV视频光端机采用全数字视频无压缩传输技术,高质量的视频效果可满足用户的需求, 安装简便易行, 无需进行现场调节, 稳定性高 。该光端机采用结构模块化设计,用户可根据现场具体情况灵活选择或定制配置,SOC-DV04/08系列视频光端机板卡也可插入SOC-30JX19机箱中,19"集中式机箱直接上架,作为集中式视频光端机业务板卡使用。
