SOC5000-50

Classification:

Integrated access series products

Model:

1048284894750138368

keyword:

Switch, communication and transmission products


Message
  • 产品描述
  • 功能特点
  • 物理属性
  • 系列产品

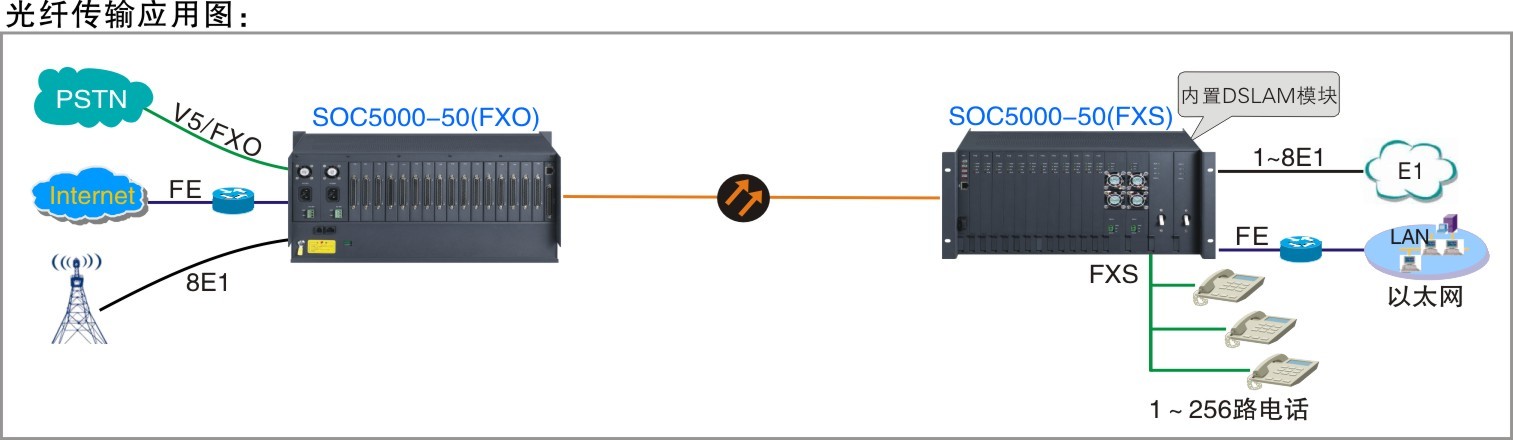

  • 典型应用
  • 资料下载
    • Commodity name: SOC5000-50
    • Commodity ID: 1048284894750138368

    SOC5000-50是根据当前客户对接入方式与业务需求多样化而研发的综合接入设备,主要用于语音、数据通信网络中的各种业务接入、复用、传输。设备采用19英寸5U标准机箱,19槽插卡式结构设计。集成PDH/SDH/E1/V5等多种线路接口,支持FXO/FXS/DSL/E1/数据盘等各种业务盘卡的大容量业务接入以及混插技术,充分体现其灵活和兼容性,为客户在原有传输构架上提供性价比更高的传输接入方案,特别适用于“光进铜退”工程综合业务接入。此系列产品也能起到多通道保护,当设备选择E1通道传输的时候,任意1个E1可以传输128路语音,节约E1资源;还可起到“1+7通道保护”的功能,并且切换期间能保持话路通畅;同时起到保密跟线路检测的功能。其广泛应用于各运营商、广电网和公安、部队(保密)、电力、铁路、公路、交通、金融、政府及具有分支机构的企事业单位专网。

  • ◆ 采用插卡式、模块化设计、结构紧凑,维护方便

    ◆ 设备具有19个盘卡插槽,其中16个为业务插槽、1个主控插槽或1个网管插槽、2个电源插槽

    ◆ 主控盘集成PDH功能,提供光纤接口(光纤类型可选)

    ◆ 单机最大容量可配置248路模拟语音,支持堆叠联接,可使语音数量增至496路

    ◆ 标准的音频接口:FXO、FXS

    ◆ 提供电信级语音质量,音质清晰,无杂声,无交流声,传真速度快,字迹清晰;语音支

    ◆ 持来电显示和用户反极

    ◆ 提供最大100M带宽以太网接口,以太网接口10M/100M自适应,对UTP电缆线具有平行、交叉自动识别功能

    ◆ 组网方式灵活,支持级联方式

    ◆ SOC5000-50综合接入设备多种功能模块配合使用,接入更灵活,业务更丰富

    ◆ 单盘可提供24路ADSL用户;高达24M下行速率;最远传输距离为6.5公里

    ◆ 集成V5信令接口模块,提供4路E1的V5信令,支持V5.1和V5.2协议

    ◆ V5信令接入时,单框最大容量可配置256门用户,支持堆叠联接,可使语音数量增至768门

    ◆ 支持用户电路各线路自检功能

    ◆ 可统一纳入SOC-NM2005网管平台,提供完善的网管功能;配置灵活、操作简便,为系统的运行和管理提供可靠的保障

    ◆ 全表面贴装工艺,工业级设计,可靠性高

    ◆ 19英寸5U标准机箱(外形尺寸:488mm×290mm×220mm )

    ◆ 采用DC直流-48V/AC交流~220V交互式供电方式,提供双电源热备份

  • 设备型号

    SOC5000-50(机架式)

    物理尺寸(mm)

    488(宽)×180(深)×132(高)

    供电方式

    内置电源支持AC/DC双电源供电或DC-48V供电

    AC:190V~260V

    DC:-44V~-56V(纹波≤5%)

    整机功耗

    <120W

    工作环境

    工作温度:-5℃~50℃;工作相对湿度:10%~90%无凝结(室温)

    储存环境

    储存温度:-20℃~70℃;储存相对湿度:5%~95%无凝结(室温)



  • 设备型号

    SOC5000-50

    盘卡插槽

    盘卡名称

    功能描述

    线路接口

    业务接口

    主控槽位x1个

    MCU盘

    8E1接入主控盘

    E1x8个:C3接口

    网络接口(RJ45)x1个
    (带宽N×64K;N≤31)

    FDU盘

    光纤传输主控盘

    1X9x1个:SC接口

    网络接口(RJ45)x1个
    (带宽10/100Mbps自适应)

    业务插槽x16个:
    根据业务需求,任意选择以下业务盘卡混插。

    FXS盘

    外扩语音

    用户接口(DB37)x16个

    FX0盘

    外扩中继

    中继接口(DB37)x16个

    网管盘位x1个

    NMU盘

    RS485或以太网网管接口

    电源盘位x2个

    PWR盘

    DC-48V供电



Detail

SOC5000-50是根据当前客户对接入方式与业务需求多样化而研发的综合接入设备,主要用于语音、数据通信网络中的各种业务接入、复用、传输。设备采用19英寸5U标准机箱,19槽插卡式结构设计。集成PDH/SDH/E1/V5等多种线路接口,支持FXO/FXS/DSL/E1/数据盘等各种业务盘卡的大容量业务接入以及混插技术,充分体现其灵活和兼容性,为客户在原有传输构架上提供性价比更高的传输接入方案,特别适用于“光进铜退”工程综合业务接入。此系列产品也能起到多通道保护,当设备选择E1通道传输的时候,任意1个E1可以传输128路语音,节约E1资源;还可起到“1+7通道保护”的功能,并且切换期间能保持话路通畅;同时起到保密跟线路检测的功能。其广泛应用于各运营商、广电网和公安、部队(保密)、电力、铁路、公路、交通、金融、政府及具有分支机构的企事业单位专网。
