SOC-G08-R400/800环网

Classification:

PDH Optical Transceiver Series Products

Model:

1048285299349479424

keyword:

Switch, communication and transmission products


Message
  • 产品描述
  • 功能特点
  • 物理属性
  • 系列产品
  • 典型应用
  • 资料下载
    • Commodity name: SOC-G08-R400/800环网
    • Commodity ID: 1048285299349479424

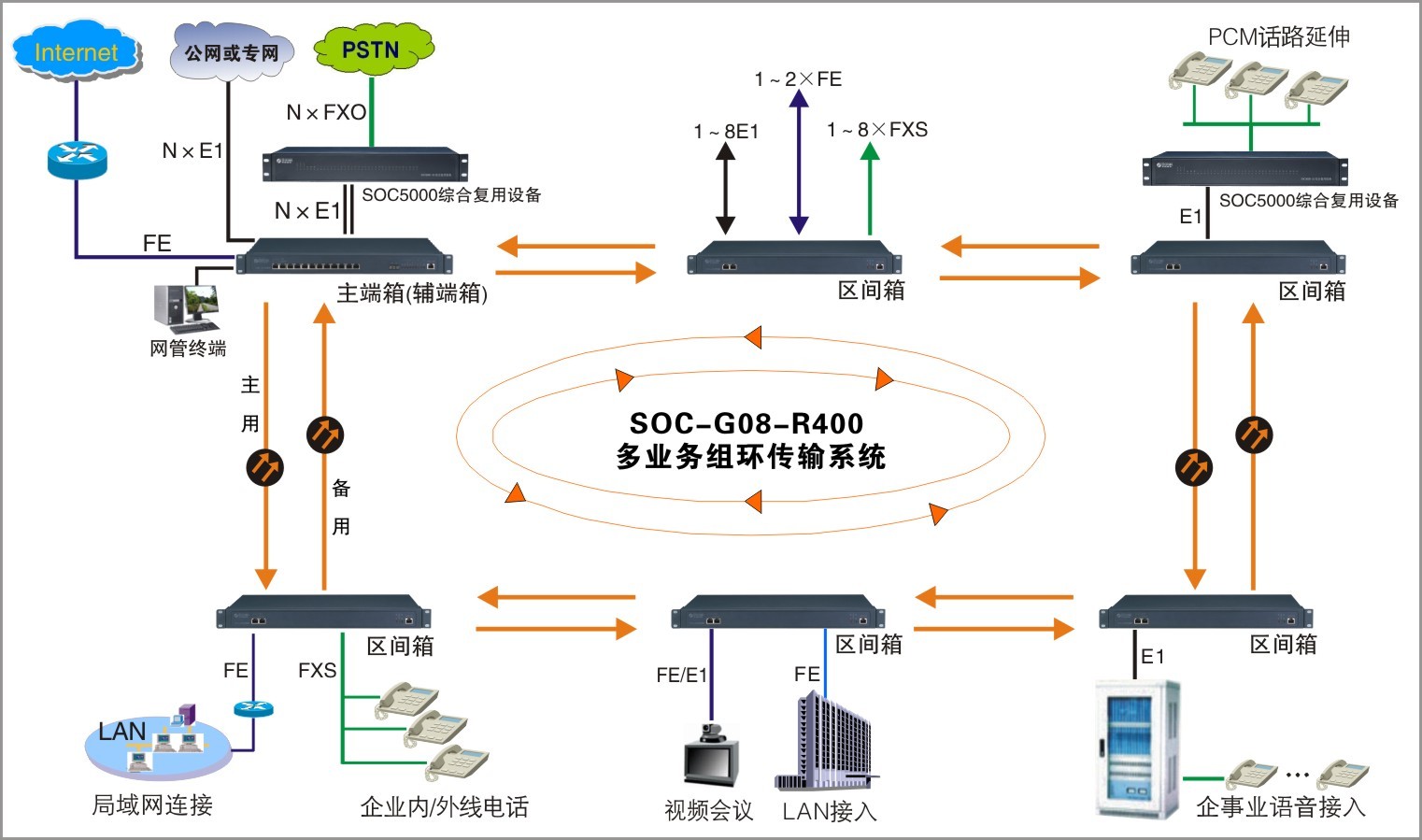

    SOC-G08-R400多业务传输系统主要由一个主端站点和若干个区间站点设备组成,这些设备的不同组合,可组成环型、链型、点对点不同的网络拓扑结构,实现2M、10/100M以太网、语音等多业务的综合传输。系统采用二纤单向通道倒换环技术,线路1+1自愈保护方式,故障时倒换时间小于50ms。
    SOC-G08-R400多业务组环传输系统用于广电、各电信运营商的公网和企事业单位的专网系统。可用在光纤点对点、链形、环形铺设的场合,特别是对于E1、10/优100M以太网业务要求较多且通道隔离、可靠性高、有自愈保护功能的应用场合,具有明显的势。

  • ◆ 可配合各种业务盘卡使用,达到用户各类需求
    ◆ 可扩展E1、以太网、异步数据和各类语音等业务
    ◆ E1通道具有本端和远端环回测试功能(硬件环回及网管环回)
    ◆ 具有远端设备掉电检测功能,可通过网管监测
    ◆ 完善的告警状态显示功能,可显示本、对端设备的告警状态,便于维护管理
    ◆ 组网方式灵活。可与各种规格远端设备配合使用,组成星型、链型网络拓扑结构
    ◆ 可统一纳入SOC-NM2005网管平台,提供完善的网管功能

  • 参数

    型号

    主端箱

    辅端箱

    E1扩展箱

    区间箱

    物理尺寸(mm)

    1U标准机箱:488(宽)×216(深)×44(高)

    供电方式

    DC供电

    DC:-44V~-56V(纹波≤5%)

    AC/DC双重供电。

    AC:190V~260V;DC:-44V~-56V(纹波≤5%)

    整机功耗

    <60W

    <60W

    <15W

    <15W

    工作环境

    工作温度:0℃~70℃;工作相对湿度:5%~95%无凝结(室温)

    储存环境

    储存温度:-40℃~105℃;储存相对湿度:5%~95%无凝结(室温)



  • 参数

    型号

    R400主端箱

    (辅端箱)

    R800主端箱(辅端箱)

    R400区间箱

    R800区间箱

    E1扩展箱

    主、备

    光口

    线速

    450Mbit/s

    787.5Mbit/s

    450Mbit/s

    787.5Mbit/s

    故障倒换时间

    <50ms

    传输距离

    20Km(标配)。 40~100Km 可选

    接口类型

    双纤(1310nm)SC接口(标配)。单纤(1310/1550nm)可选



    线

    E1接口

    接口类型

    DB37

    DB37

    DB37

    DB37

    DB37

    接口阻抗

    75Ω(标配),75Ω/120Ω可选

    以太网

    接口

    传输带宽

    25M

    50M

    25M

    50M

    工作模式

    10/100M 自适应、全双工/半双工自适应

    语音

    接口

    接口类型

    DB37

    DB37

    业务类型

    FXO或FXS、2/4线音频、2/4线E/M、磁石、载波

    异步数据

    RS232、RS485、RS422接口可选

    公务电话

    支持

    支持

    支持

    支持

    其他

    接口

    网管接口

    RS485

    用户自定义

    告警输入口



Detail

SOC-G08-R400多业务传输系统主要由一个主端站点和若干个区间站点设备组成,这些设备的不同组合,可组成环型、链型、点对点不同的网络拓扑结构,实现2M、10/100M以太网、语音等多业务的综合传输。系统采用二纤单向通道倒换环技术,线路1+1自愈保护方式,故障时倒换时间小于50ms。
SOC-G08-R400多业务组环传输系统用于广电、各电信运营商的公网和企事业单位的专网系统。可用在光纤点对点、链形、环形铺设的场合,特别是对于E1、10/优100M以太网业务要求较多且通道隔离、可靠性高、有自愈保护功能的应用场合,具有明显的势。
