SOC-W06异步数据协转

Classification:

Protocol Converter Series Products

Model:

1048285665159897088

keyword:

Switch, communication and transmission products


Message
  • 产品描述
  • 功能特点
  • 物理属性
  • 系列产品
  • 典型应用
  • 资料下载
    • Commodity name: SOC-W06异步数据协转
    • Commodity ID: 1048285665159897088

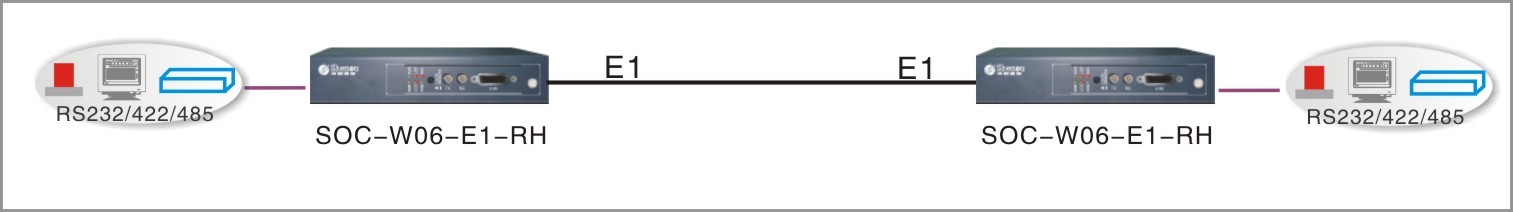

    该系列协转提供ITU-T G.703标准E1接口与标准RS232/RS422/RS485接口之间的物理层转换,实现异步数据的远端采集。为网络中不同接口设备之间的通信提供安全、无缝的连接。可以从G.703 E1中任意抽取指定时隙,组成RS232通道,适用于基于传输网的RS232数据透明传输。

    E1-R1H01(E1/RS232系列);E1-R2H01(E1/RS422系列);E1-R3H01(E1/RS485系列)。

  • ◆ 完成E1与RS232/422/485之间的数据转换,全透明信号传输及转换。
    ◆ 业务侧可提供1~8路RS232/422/485异步数据接口。
    ◆ 具有线路和业务环回功能。
    ◆ 设备面板拥有完善的功能控制开关和告警指示功能,对电源、数据传输状态及LOS告警状态一目了然。
    ◆ 可统一纳入SOC-NM2005网管平台,提供完善的网管功能。

  • 设备型号

    SOC-WO6-R系列产品

    物理尺寸(mm)

    163(宽)×211(深)×44(高)

    供电方式

    AC/DC选配 AC:190V~260V;DC:-44V~-56V(纹波≤5%)

    整机功耗

    <2W

    工作环境

    工作温度:-5℃~50℃;工作相对湿度:10%~90%无凝结(室温)

    储存环境

    储存温度:-20℃~70℃;储存相对湿度:5%~95%无凝结(室温)



  • 设备型号

    SOC-WO6-E1-R1H01

    E1接口

    标配:C3x1个(成帧)

    RS232接口

    标配:RJ11x1个(115200bps)

    设备型号

    SOC-WO6-E1-8R1H01

    E1接口

    标配:C3x1个

    RS232接口

    标配:DB26Fx8个(9600bps)

    设备型号

    SOC-WO6-E1-R2H01

    E1接口

    标配:C3x1个(成帧)

    RS422接口

    标配:RJ11x1个(115200bps)

    设备型号

    SOC-WO6-E1-8R2H01

    E1接口

    标配:C3x1个(成帧)

    RS422接口

    标配:DB26Fx8个(9600bps)

    设备型号

    SOC-WO6-E1-R3H01

    E1接口

    标配:C3x1个(成帧)

    RS485接口

    标配:RJ11x1个(115200bps)

    设备型号

    SOC-WO6-E1-8R3H01

    E1接口

    标配:C3x1个(成帧)

    RS485接口

    标配:DB26Fx8个(9600bps)



Detail

该系列协转提供ITU-T G.703标准E1接口与标准RS232/RS422/RS485接口之间的物理层转换,实现异步数据的远端采集。为网络中不同接口设备之间的通信提供安全、无缝的连接。可以从G.703 E1中任意抽取指定时隙,组成RS232通道,适用于基于传输网的RS232数据透明传输。

E1-R1H01(E1/RS232系列);E1-R2H01(E1/RS422系列);E1-R3H01(E1/RS485系列)。
